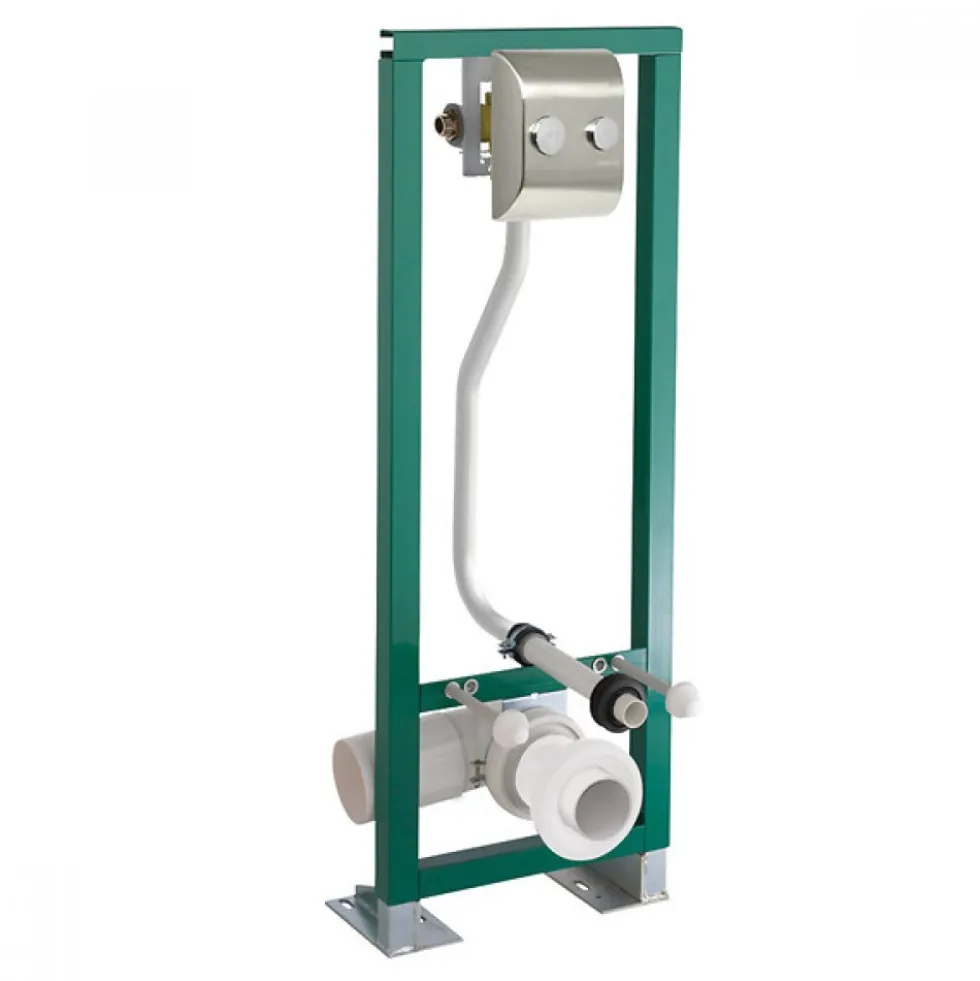

Bâti-support WC autoportant paroi coupe-feu cuvette sans bride P1000 XL DVA PRESTO

Le bâti-support WC autoportant avec paroi coupe-feu 1000 XL DVA de PRESTO est conçu pour installer des toilettes suspendues dans des environnements où des mesures de sécurité incendie sont nécessaires. Il est doté d’un système de chasse d’eau directe, sans réservoir d’eau intermédiaire et dédié aux cuvettes sans bride.

Le système de chasse d’eau PRESTO 1000 XL propose un mécanisme de chasse d’eau double volume, permettant de choisir entre 2 volumes d’eau pour la chasse, afin de réaliser des économies d’eau et d’adapter l’utilisation de la chasse selon les besoins. Le grand volume de chasse est réglable de 6 à 9 litres, grâce à une molette ajustable et le petit volume de 2,5 à 5 litres est ajustable sur palette de façade. Le système bénéficie d’un régulateur de débit à 60 litres par minute. Il est conçu pour une pression d’utilisation recommandée de 1 à 5 bar.

Ce système est alimenté hydrauliquement via un robinet d’arrêt intégré, avec un raccord mâle G 3/4 » (20×27), pouvant être raccordé soit à droite soit à gauche, de manière externe au boîtier. Le dispositif anti-coup de bélier, à fermeture progressive, permet de limiter les chocs hydrauliques dans les conduites.

Le bâti est fabriqué en acier soudé, protégé par un poudrage époxy de 60 microns, garantissant une grande résistance à la corrosion et à l’usure. Les jambes et la platine de fixation au sol sont renforcées par un traitement électrozincage, assurant une stabilité et une durabilité optimales. La face avant du système (plaque de commande) est en métal injecté, avec une finition métal brossée anti-empreinte.

Livré avec :

• 1 Douille-rallonge d’alimentation laiton Mâle Femelle 3/4 » (20×27)
• 1 tube d’alimentation cuvette PVC Ø 32 mm et nez de jonction mâle 50 mm
• 1 Manchon blanc droit PVC NF Me
• 1 renfort manchon PVC NF Me
• 1 Pipe blanche coudé PVC NF Me
• 1 Tôle de fixation pour pipe PVC NF Me
• Vis et chevilles pour ancrage de la cuvette

> La plaque de commande et le tube d’alimentation de la cuvette sont conformes aux exigences :

Règles de sécurité d’un établissement recevant du public (ERP) article CO 31 de l’arrêté du 25 juin 1980 qui précise qu’aucun degré de résistance au feu n’est exigé pour les conduits si leur diamètre nominal est inférieur ou égal à 75 millimètres, sous réserve que le trou ne soit pas plus grand que le diamètre du conduit ou des capillaires traversant la paroi.

En cas d’intégration dans une cloison résistante au feu, le bâti-support est muni d’un manchon, d’une pipe et d’un renfort, le tout en NF Me (PVC B-s3, d0).

> Dans le cadre d’une installation appropriée, il permet d’être conforme aux exigences :

Règles de sécurité d’un établissement recevant du public (ERP) article CO 31 de l’arrêté du 25 juin 1980 modifié pour les diamètres inférieurs ou égaux à 125 mm.

Attention en cas d’intégration dans une cloison résistante au feu en ERP (Etablissements Recevant du Public), ce produit vendu par PRESTO ne couvre pas les cas suivants :

• Cas de la traversée d’un plancher (hors kit PRESTO),
• Cas de la traversée d’une paroi mitoyenne avec un local à risques importants,
• Cas de la traversée d’une paroi mitoyenne avec un tiers.

Le produit vendu par PRESTO est conforme dans les cas suivants :

• Cas 1 : traversée d’une paroi verticale non résistante au feu en ERP,
• Cas 2 : traversée d’une paroi verticale résistante au feu en ERP, sous conditions de mise en oeuvre indiquées dans la notice et les schémas d’intégration détaillés.

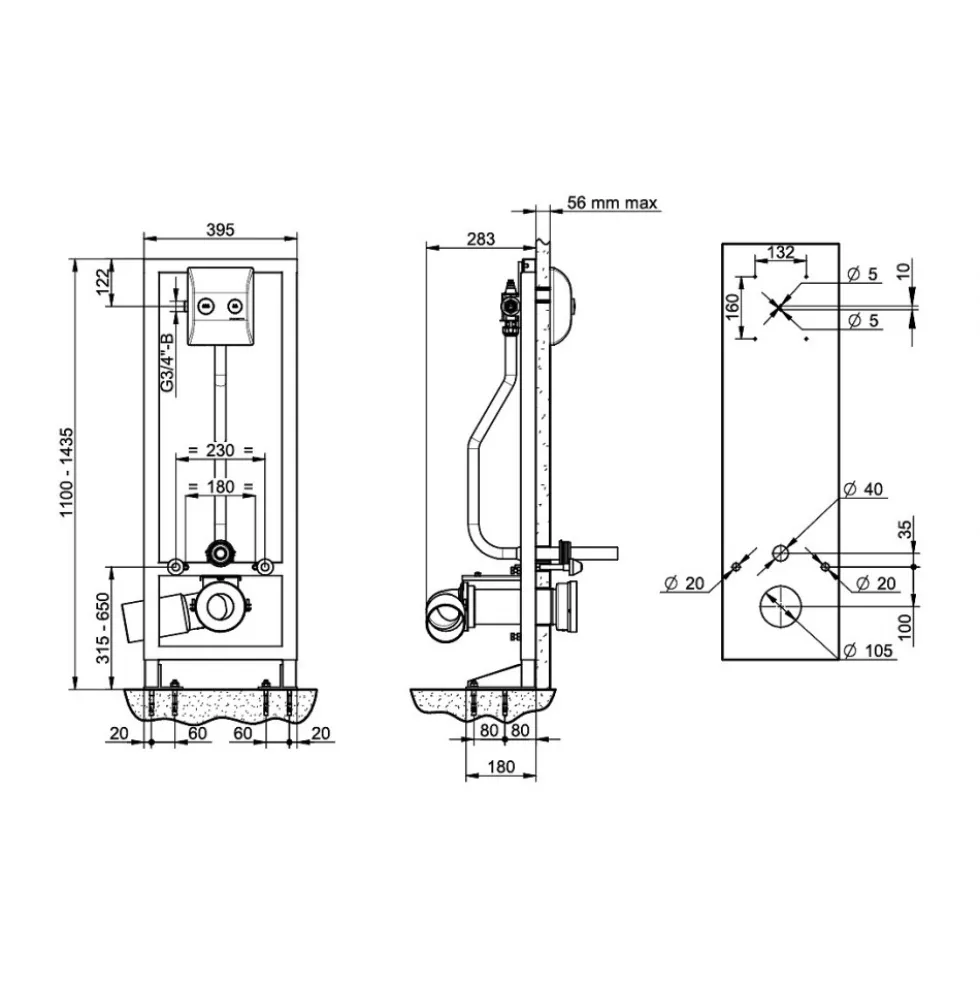

Cette configuration est valable pour épaisseur de la cloison maximum 56 mm (équivalent 2 BA13 + carrelage par exemple).

Pour autres types de cloison, il appartient à l’installateur ou le gestionnaire d’adapter l’évacuation (pipe d’évacuation et manchon) à son installation et aux exigences de compatibilité avec les cloisons coupe-feu, suivant le procès-verbal de résistance au feu de la paroi concernée et le règlement de sécurité mentionné ci dessus.

Accès par l’arrière obligatoire pour la maintenance.
