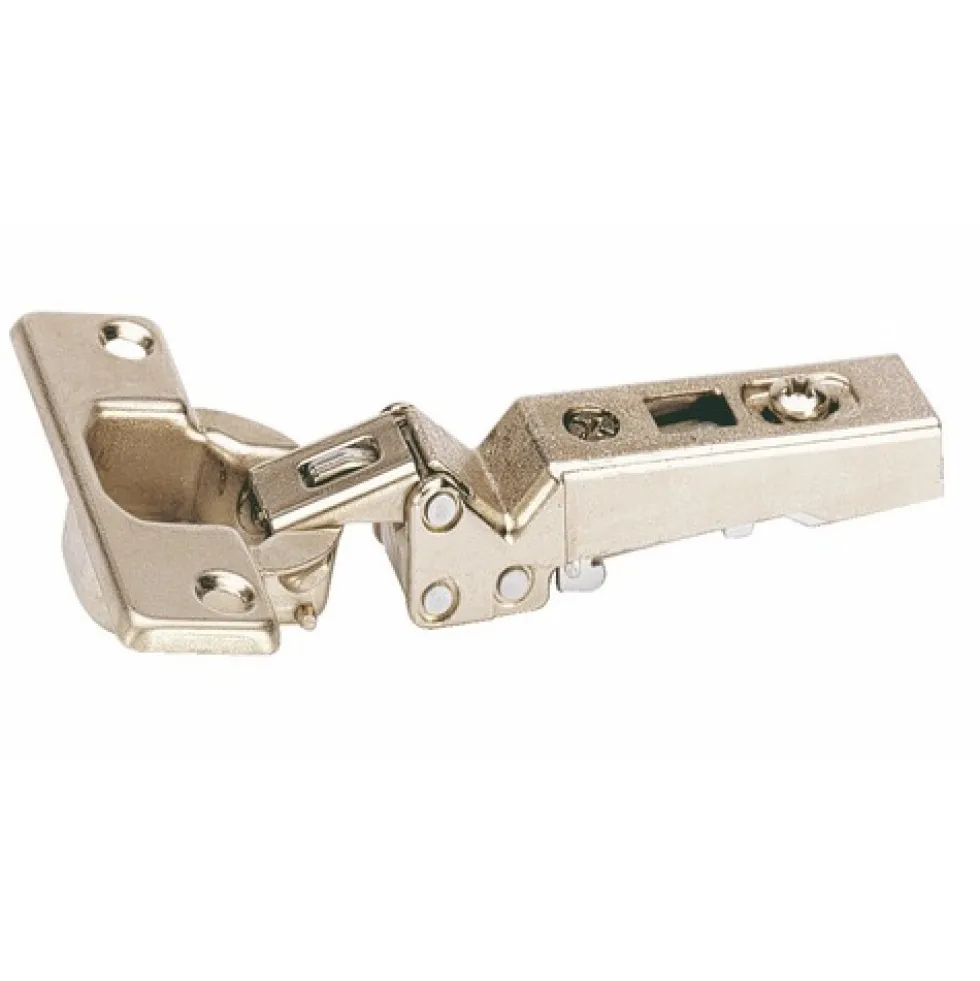

Charnière invisible à visser 125°- 9944 W45 HETTICH

Charnière invisible à visser 125°- 9944 W45 HETTICH

€6.01

SKU: SKU7jQYCFmLFc Categories: Ameublement, Charnière, H, Hettich Tag: HETTICH Brand: HETTICH

Description
Reviews (0)

Les points clés :

Gamme Intermat : charnière automatique réglable par vis excentrique
Ouverture à 95° pour porte d’épaisseur mini 16mm
Pour meuble d’angle avec pan en retrait à -45°

Description

Charnière idéale pour les meubles d’angles avec une ouverture de 125° et à pans coupés à angle de -45°.

Facile à réaliser, le montage du bras articulé de la charnière sur la plaque de montage se fait par simple clipsage.

Elle est équipée d’un réglage de recouvrement et d’un réglage de la profondeur par excentrique. L’ajustement de la hauteur se fait par la plaque de montage. Son boîtier en acier nickelé est à visser.

Charnière automatique avec technique de clipsage
Classement qualitatif selon EN 15570, niveau 2
Pour angle de corps de meuble -45°
Pour épaisseur de porte 15 à 28 mm
Diamètre du boîtier 35 mm
Profondeur du boîtier 12,7 mm
Réglage du recouvrement intégré + 2 mm / – 2 mm
Réglage de la profondeur intégré + 2 mm / – 2 mm
Réglage de la hauteur par plaque de montage
Matériau du bras de charnière : zamak nickelé
Matériau du boîtier de charnière : acier nickelé

Avantages

Le montage du bras articulé de la charnière est facile à réaliser : un simple clipsage suffit !

Caractéristiques techniques

Angle d’ouverture	125 degrés
Conditionnement	1 pièce(s)
Coudure	10 mm
Diamètre du boîtier	35 mm
Entraxe de fixation	52 mm
Fermeture amortie	Non
Gamme	Intermat
Marque	HETTICH
Matière	Acier
Montage porte	En applique
Pour meubles d’angles	-45°
Type	Charnière
Type de boîtier	À visser
Usage	Charnière meuble d’angle
Code fabricant	77643
