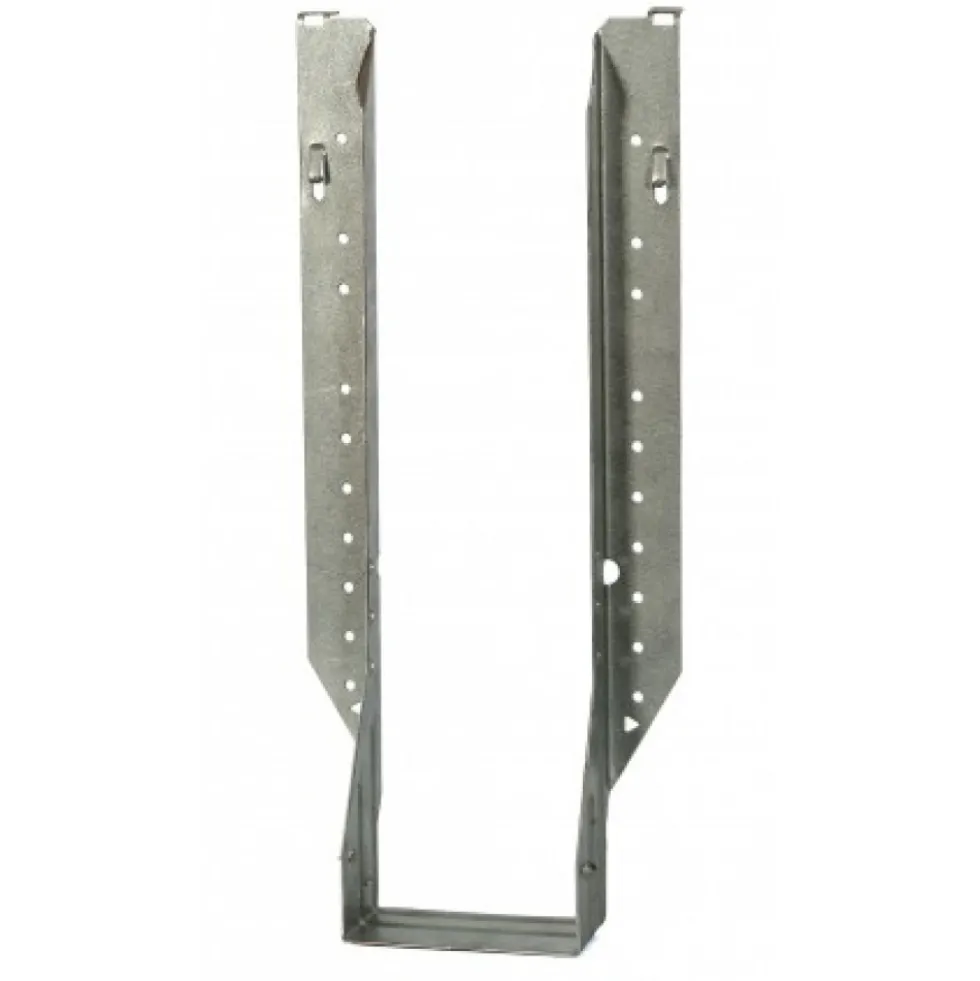

Etrier à brides latérales – IUSE239/48 – reconditionné SIMPSON Strong-Tie

Le support à brides latérales IUSE offre une installation facile et rapide, car aucune pointe n’est nécessaire. Le clouage se fait par pression sur les brides latérales, ce qui le rend parfait pour sécuriser les planchers, les solives, les toits, les chevêtres et bien plus encore.

Fixations

Sur porté :

Support bois :

• Pointes torsadées N3,75X30.

Sur porteur :

Support bois :

• Pointes torsadées N3,75X30.

Installation

Sur Bois :

• Tracer l’emplacement de la poutre portée sur le porteur.
• Présenter l’étrier et préfixer les ailes de chaque côté.
• Ajuster l’étrier par rapport aux tracés : l’étrier doit être légèrement plus ouvert en haut qu’en bas, pour faciliter l’installation de la poutre portée.
• Finaliser la fixation sur chaque aile en clouage total ou partiel.

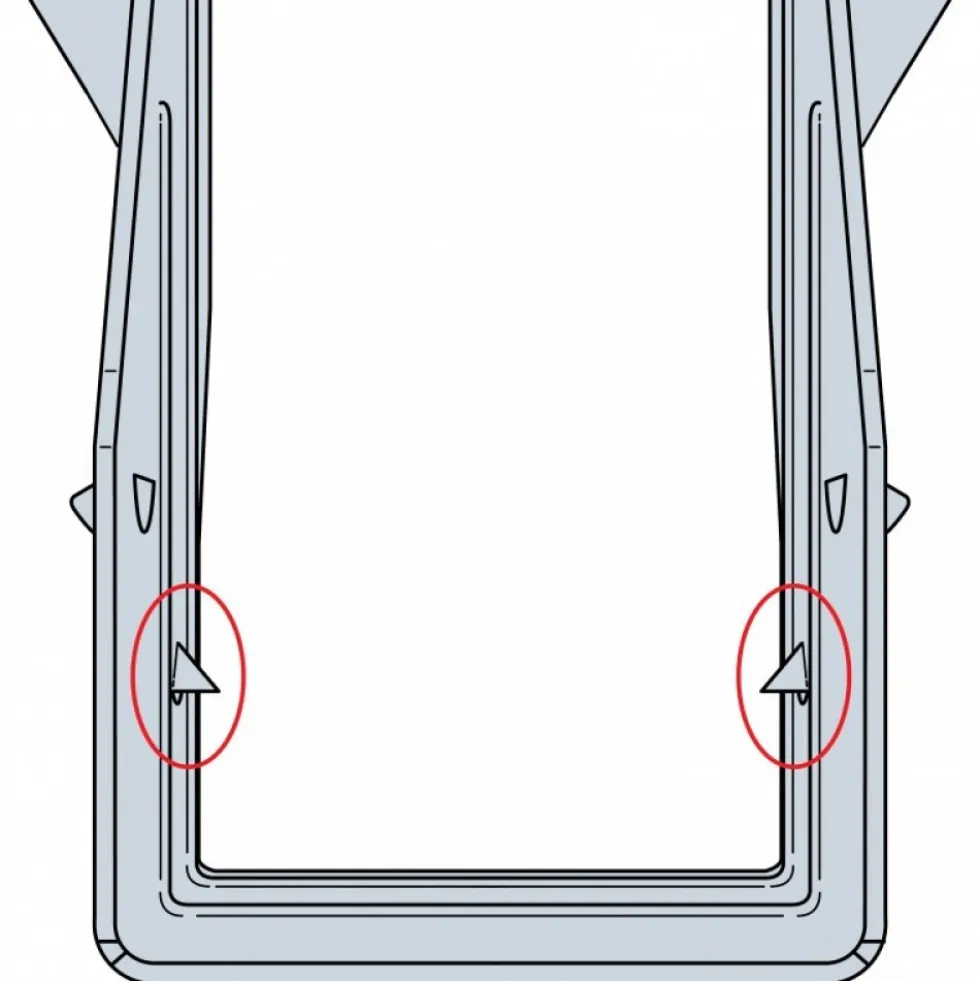

• Présenter la poutre portée dans l’étrier, elle est alors bloquée par les griffes de maintien situées en partie basse de l’étrier.
• Si une reprise de charge en soulèvement est nécessaire, insérer deux pointes N3.75×30 à 45° dans la membrure basse de la poutre, au niveau des deux dômes latéraux de l’étrier.
