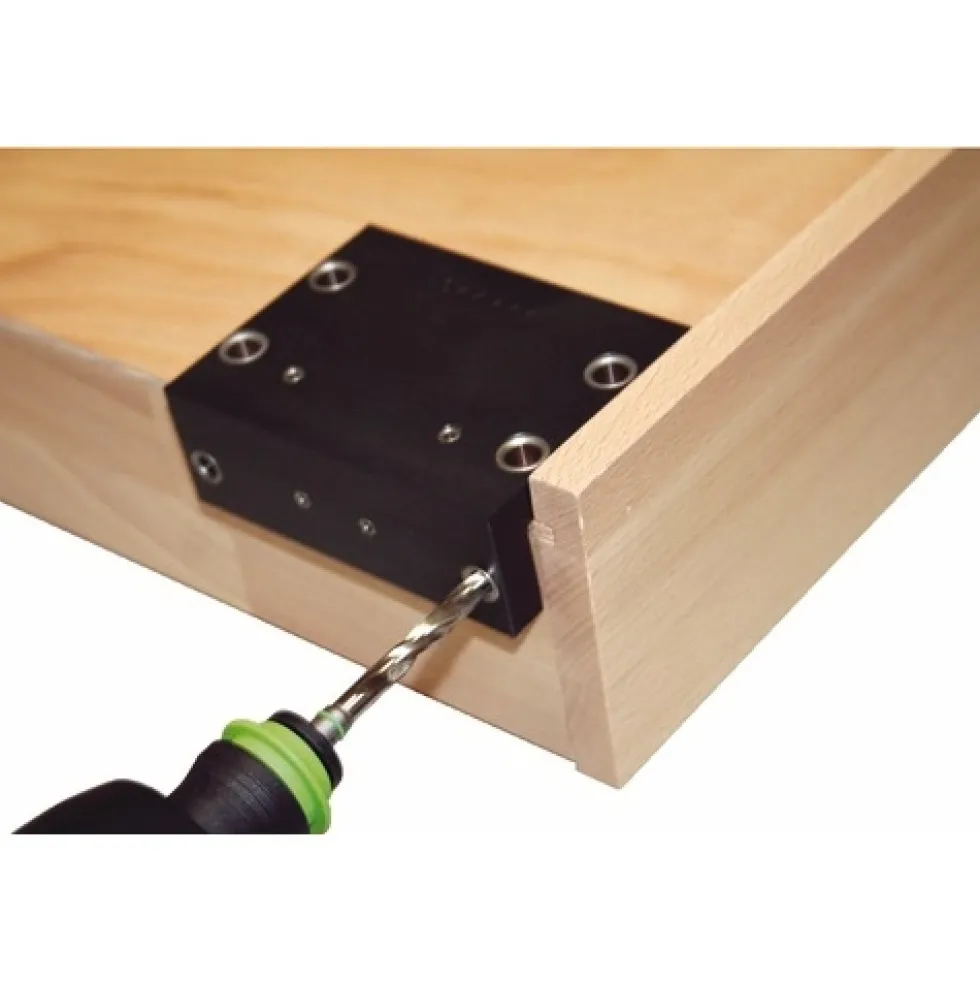

Gabarit de perçage BlueJig coulisses Quadro EB 20 HETTICH

Avantages

• Principe de construction Système 32 – Écartement 32 mm. – Diamètre de perçage 5 mm. – L’écartement de l’axe de la série de perçages au chant avant du montant est de 37 mm (lèvres d’étanchéité, amortisseurs de butée, etc…. font partie du chant avant de montant, entrent dans la cote 37 mm et doivent être pris en compte pour couper et percer). – L’écartement des axes de perçage entre eux doit être divisible par 32. – Il vaut mieux respecter une symétrie de l’écartement entre le premier et le dernier trou par rapport au côté. – Il est recommandé d’avoir un écartement de 37 mm également entre le chant arrière du montant et la série de perçage arrière.
