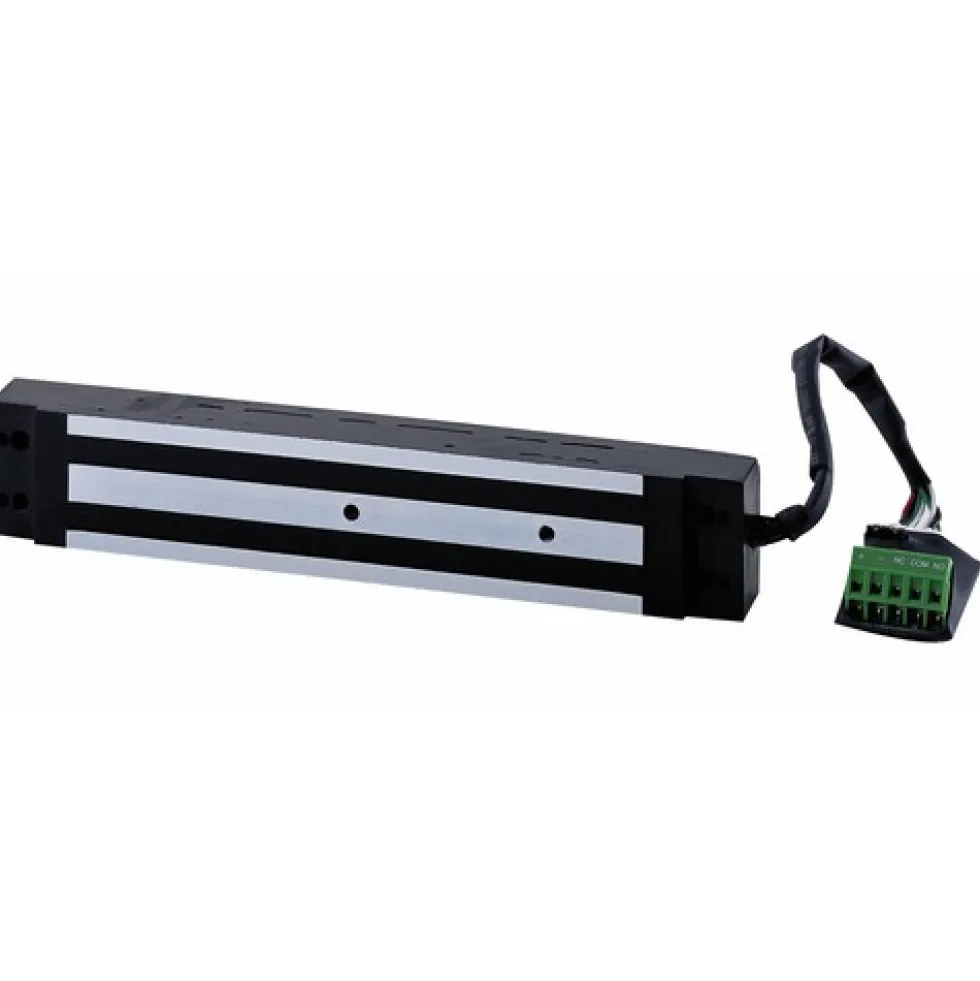

Ventouse électromagnétique à encastrer – 300 kg – VE35R DIAX

Cette ventouse à encastrer VE35R DIAX, sans sabot support, permet un verrouillage d’issue contrôlé par clavier à touches, lecteur à badge ou autres.

Préconisée à l’intérieur, cette ventouse n’a pas d’usure mécanique.

Elle n’a pas de magnétisme résiduel.

En cas de coupure de courant, l’accès est libéré instantanément.

Cette ventouse V3E35R électromagnétique fonctionne toujours en courant continu, impérativement en très basse tension de sécurité (TBTS).

Elle est équipée d’un relais permettant la transmission des données porte ouverte (NO) et fermée (NF).

• Tension : 12 ou 24 VCC
• Consommation : 500 mA en 12V, 250 mA en 24 V
• Sans temporisation
• Dimensions hors tout : L 235 x I 35 mm
• Dimensions d’encastrement : L 205 x I 35 x P 24,5 mm.
• Sortie 4 fils avec bornier.
• Fixation par vis en façade (diamètre 5 mm) ou par pattes latérales

Information sur la puissance de l’alimentation

Pour un bon foctionnement, il faut s’assurer que la source d’alimentation a une puissance disponible supérieure à celle demandée par l’électro-aimant. Si la source d’alimentation destinée à alimenter l’électro-aimant a moins de puissance que celle demandée par celui-ci, la force de la ventouse sera moindre que celle spécifiée dans les fiches techniques.

Influence du câblage

La résistance du câblage s’ajoute à la puissance demandée par la bobine de la ventouse. Si le câblage est très long, l’aimant va perdre de sa puissance par rapport aux valeurs du fabricant. C’est pourquoi il faut installer l’alimentation le plus près possible de la ventouse.

Vous trouverez les compléments aux ventouses dans la rubrique accessoires.
